Posts Tagged ‘Tables Rotatives’

11 juillet 2011 - Publié par jerome

Description :

. Table rotative à indexation de 1° ou 5°

. Grande précision de positionnement +/- 5″, de répétabilité.

. Admet d’important couples à l’arrêt

. Construit avec 3 engrenages Hirths permettant une rotation sans soulèvement du plateau

Plans :

Données techniques :

14 mars 2011 - Publié par jerome

Descriptions:

.    Le diamètre de la table s’étend de 170, 210 et 255 mm

.    Le moteur est monté à l’arrière, ce qui permet des applications horizontales dans un faible encombrement

.    Intègre la technologie de la vis à pas différentiel

.    Serrage pneumatique de la table

▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.

▪   Incrément minimum 0.001°

Plans :

Description techniques :


Exemple d’installation :


- Publié par jerome

Description:


.     Le diamètre de la table s’étend de 125, 170 à 210mm

.     Le moteur est monté à gauche, ce qui permet des applications horizontales et verticales du 4ème axe

.     Intègre la technologie de la vis à pas différentiel

.     Serrage pneumatique de la table

Plans :


Données techniques :



- Publié par jerome

Description :

▪    Le diamètre de la table s’étend de 800 à 1650 mm.
▪    Serrage hydraulique circulaire
▪    Incrément minimum 0.001°
▪   Intègre la technologie du Vis sans fin à pas différentiel.
▪    Applications verticales et/ou horizontales
▪    D’autres modèles verticaux et horizontales sont disponibles dans Modèles spécifiques
▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.
▪   Codeurs en lecture directe possible en option.

– Plans :


– Descriptions  :

Exemple d’installation :


- Publié par jerome

Descriptions:


▪    Le diamètre de la table s’étend de 320, 400 mm
▪    Serrage hydraulique circulaire
▪    Incrément minimum 0.001°
▪   Intègre la technologie du Vis sans fin à pas différentiel.
▪    Applications horizontales et verticales
▪    D’autres modèles verticaux sont disponibles dans « Grands Modèles »
▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.
▪   Codeurs en lecture directe possible en option

Plans :

Description technique :

Exemple d’application :


3 mars 2011 - Publié par jerome

Descriptions:

▪    Intègre la technologie de la vis à pas différentiel
▪    Convient pour des modèles de machines 5 axes
▪    Deux gammes de serrage deux deux axes :
–  Serrage pneumatique pour les modèles TRNC-125 à 210
–  Serrage hydrauliques pour les modèles TRNC-255 à 400
▪    Incrément minimum 0.001°
▪   Codeurs en lecture directe possible en option.

Plans :


Descriptions techniques :

Exemples d’applications :


- Publié par jerome

Descriptions:


.    Inclinaison manuelle de l’axe d’inclinaison numérique de l’axe rotatif

.    Rotation numérique du plateau de la table

.    Intègre la technologie de la vis à pas différentiel

.    Convient pour machines à 4 axes 1/2

.    Serrage manuel de l’axe d’inclinaison et pneumatique de l’axe rotatif.

.   Incrément minimum de l’axe rotatif 0.001°

.    Les modèles de taille supérieure:  TMRNC


28 février 2011 - Publié par jerome

Description :

▪   Serrage manuel de l’axe d’inclinaison, hydraulique de l’axe rotatif numérique
▪   Rotation numérique du plateau de la table.
▪   Inclinaison manuel de la table rotative (0° à 105°).
▪   Intègre la technologie de la vis à pas différentielle.
▪   En Option codeur 45000 points avec sa visue pour l’axe d’inclinaison
▪   Incrément minimum 0.001°
▪  Codeurs en lecture directe possible en option.


Plans :

Attention, les dimensions ci-dessous ne tiennent pas compte des modèles vendue en France (plus compacte – voir photo ci-dessus).

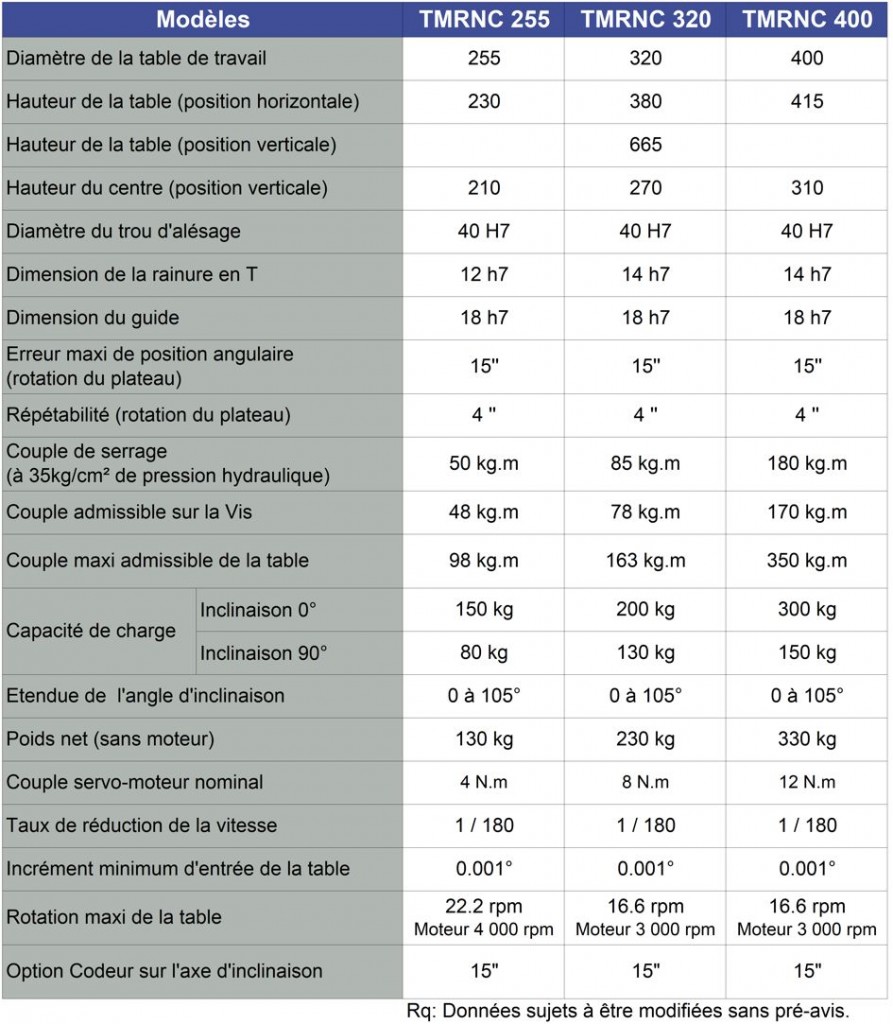

Descriptions techniques :


Exemple d’installation :



- Publié par jerome

Description :

▪    Le diamètre de la table s’étend de 255 à 630 mm.
▪    Serrage hydraulique circulaire

▪    Incrément minimum 0.001°

▪   Intègre la technologie du Vis sans fin à pas différentiel.

▪    Applications horizontales et verticales
▪    D’autres modèles verticaux sont disponibles dans “Grands Modèles”

▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.

▪   Codeurs en lecture directe possible en option.

Plans :


Données techniques :

Exemples d’installations :


24 février 2011 - Publié par jerome

Modèle avec pinces 5C
Description:
▪    Disponible en 1, 2, 3 et 4 têtes
▪    Disponible en serrage manuel ou pneumatique
▪    Intègre la technologie de la vis à pas différentiel
▪    Incrémentation minimum 0.001°

Plans :


Données techniques :
