Posts Tagged ‘rotary table’

11 juillet 2011 - Publié par jerome

Descriptions :

.  Ce modèles est généralement utilisé pour les machines spéciales

.  Indexation possible de 1° ou 5°

.  Construit en standard avec un joint rotatif à 8 distributions

.  Le modèle est construit avec 3 engrenages Hirths permettant une rotation sans soulèvement du plateau.

Plans :


Données techniques:


- Publié par jerome

Description :

. Table rotative à indexation de 1° ou 5°

. Grande précision de positionnement +/- 5″, de répétabilité.

. Admet d’important couples à l’arrêt

. Construit avec 3 engrenages Hirths permettant une rotation sans soulèvement du plateau

. Possibilités d’un joint rotatif pour bridages air ou hydrauliques sur le plateau

Plans :

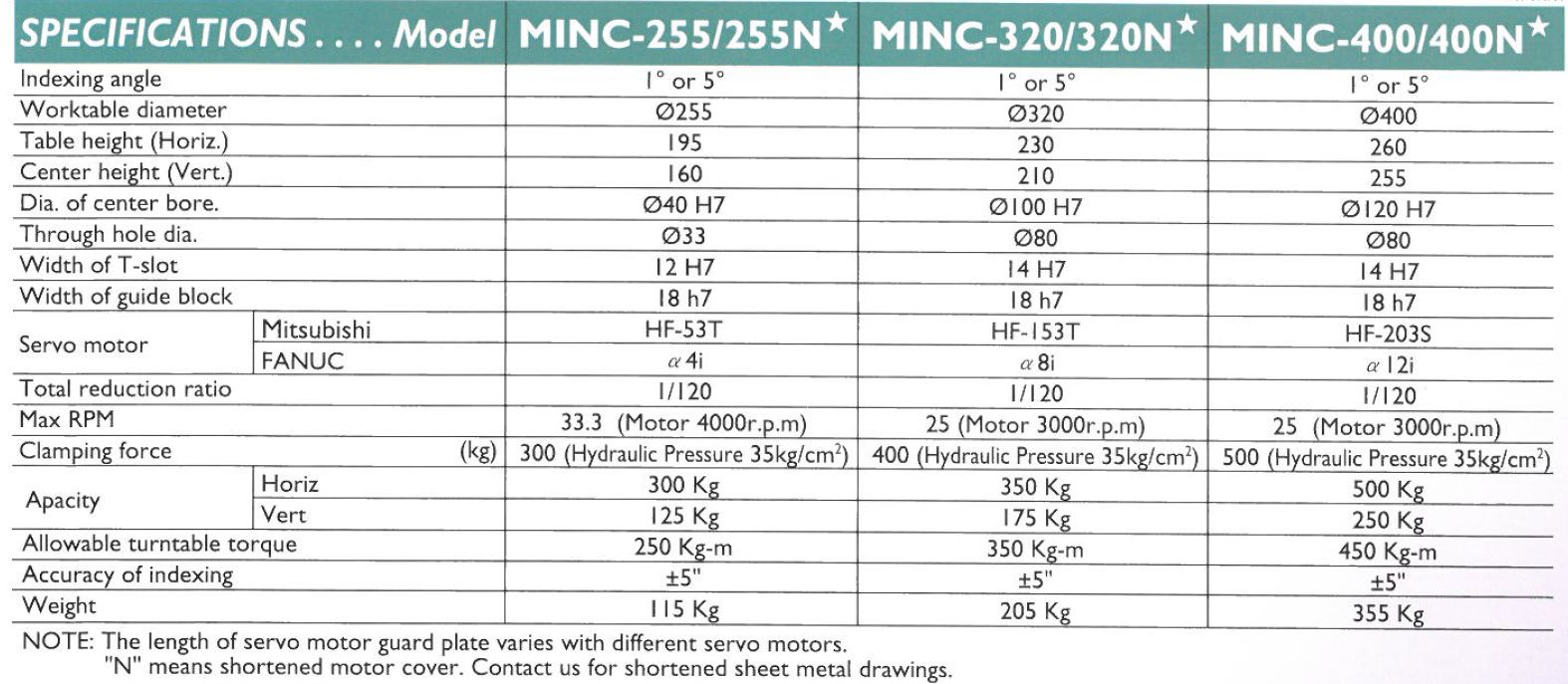

Données techniques :


- Publié par jerome

Description :

. Table rotative à indexation de 1° ou 5°

. Grande précision de positionnement +/- 5″, de répétabilité.

. Admet d’important couples à l’arrêt

. Construit avec 3 engrenages Hirths permettant une rotation sans soulèvement du plateau

Plans :

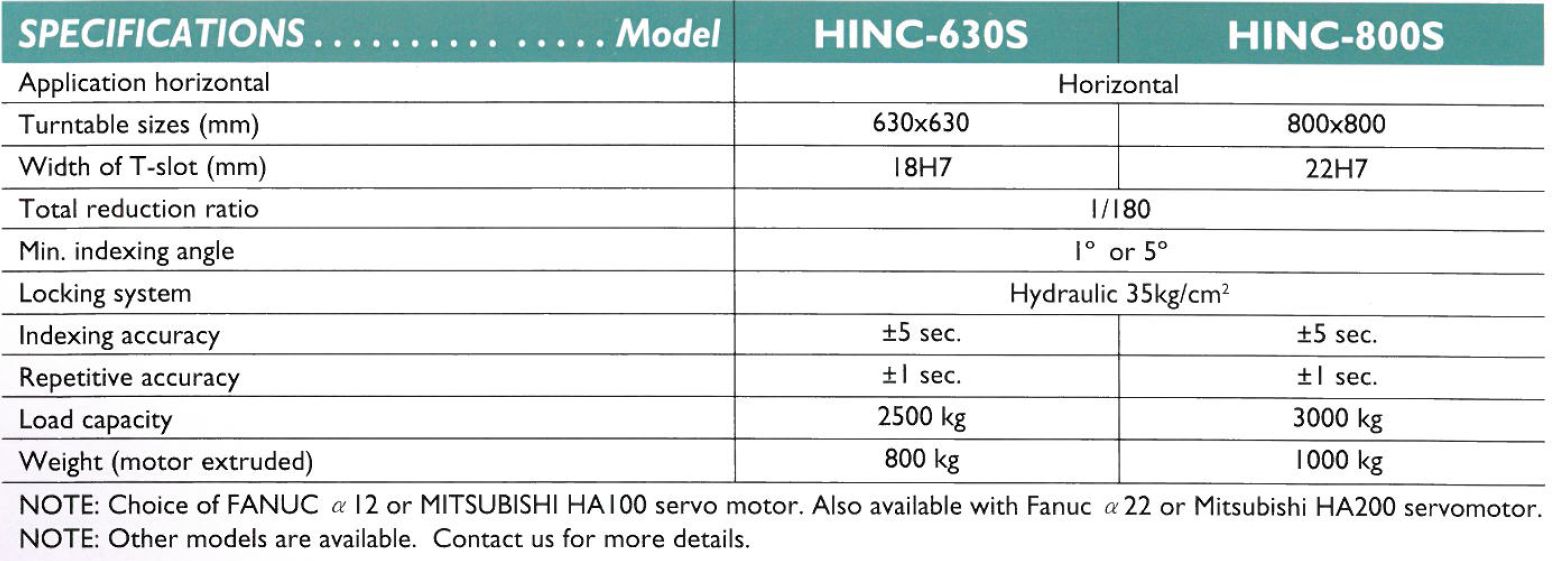

Données techniques :

9 juillet 2011 - Publié par jerome

Descriptions:

▪    Intègre la technologie de la vis à pas différentiel
▪    Convient pour des modèles de machines 5 axes
▪    Serrage pneumatique pour les modèles TRNC-125 à 210
▪    Incrément minimum 0.001°
▪   Codeurs en lecture directe possible en option

-.

Plans :

Description technique :


Exemple d’application :


24 mars 2011 - Publié par jerome

MRHC

Modèles hydrauliques

MINC

Modèles Numériques verticaux – horizontaux

HINC

Modèles Numériques horizontaux


PIC

Pour Machines Spéciales

14 mars 2011 - Publié par jerome

Description :

▪    Le diamètre de la table s’étend de 800 à 1650 mm.
▪    Serrage hydraulique circulaire
▪    Incrément minimum 0.001°
▪   Intègre la technologie du Vis sans fin à pas différentiel.
▪    Applications verticales et/ou horizontales
▪    D’autres modèles verticaux et horizontales sont disponibles dans Modèles spécifiques
▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.
▪   Codeurs en lecture directe possible en option.

– Plans :


– Descriptions  :

Exemple d’installation :


- Publié par jerome

Descriptions:


▪    Le diamètre de la table s’étend de 320, 400 mm
▪    Serrage hydraulique circulaire
▪    Incrément minimum 0.001°
▪   Intègre la technologie du Vis sans fin à pas différentiel.
▪    Applications horizontales et verticales
▪    D’autres modèles verticaux sont disponibles dans « Grands Modèles »
▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.
▪   Codeurs en lecture directe possible en option

Plans :

Description technique :

Exemple d’application :


28 février 2011 - Publié par jerome

Description :

▪    Le diamètre de la table s’étend de 255 à 630 mm.
▪    Serrage hydraulique circulaire

▪    Incrément minimum 0.001°

▪   Intègre la technologie du Vis sans fin à pas différentiel.

▪    Applications horizontales et verticales
▪    D’autres modèles verticaux sont disponibles dans “Grands Modèles”

▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.

▪   Codeurs en lecture directe possible en option.

Plans :


Données techniques :

Exemples d’installations :


24 février 2011 - Publié par jerome

Modèle avec pinces 5C
Description:
▪    Disponible en 1, 2, 3 et 4 têtes
▪    Disponible en serrage manuel ou pneumatique
▪    Intègre la technologie de la vis à pas différentiel
▪    Incrémentation minimum 0.001°

Plans :


Données techniques :





23 février 2011 - Publié par jerome

Description:

▪    Le diamètre de la table s’étend de 125, 170 à 210mm
▪    Le moteur est monté à droite, ce qui permet des applications horizontales et verticales du 4ème axe
▪    Intègre la technologie de la vis à pas différentiel
▪    Serrage pneumatique de la table
▪    Les descriptions ci-dessous sont valables pour les modèles standards. Des améliorations spécifiques peuvent être apportées.
▪   Incrément minimum 0.001°

Plans :

Description technique :

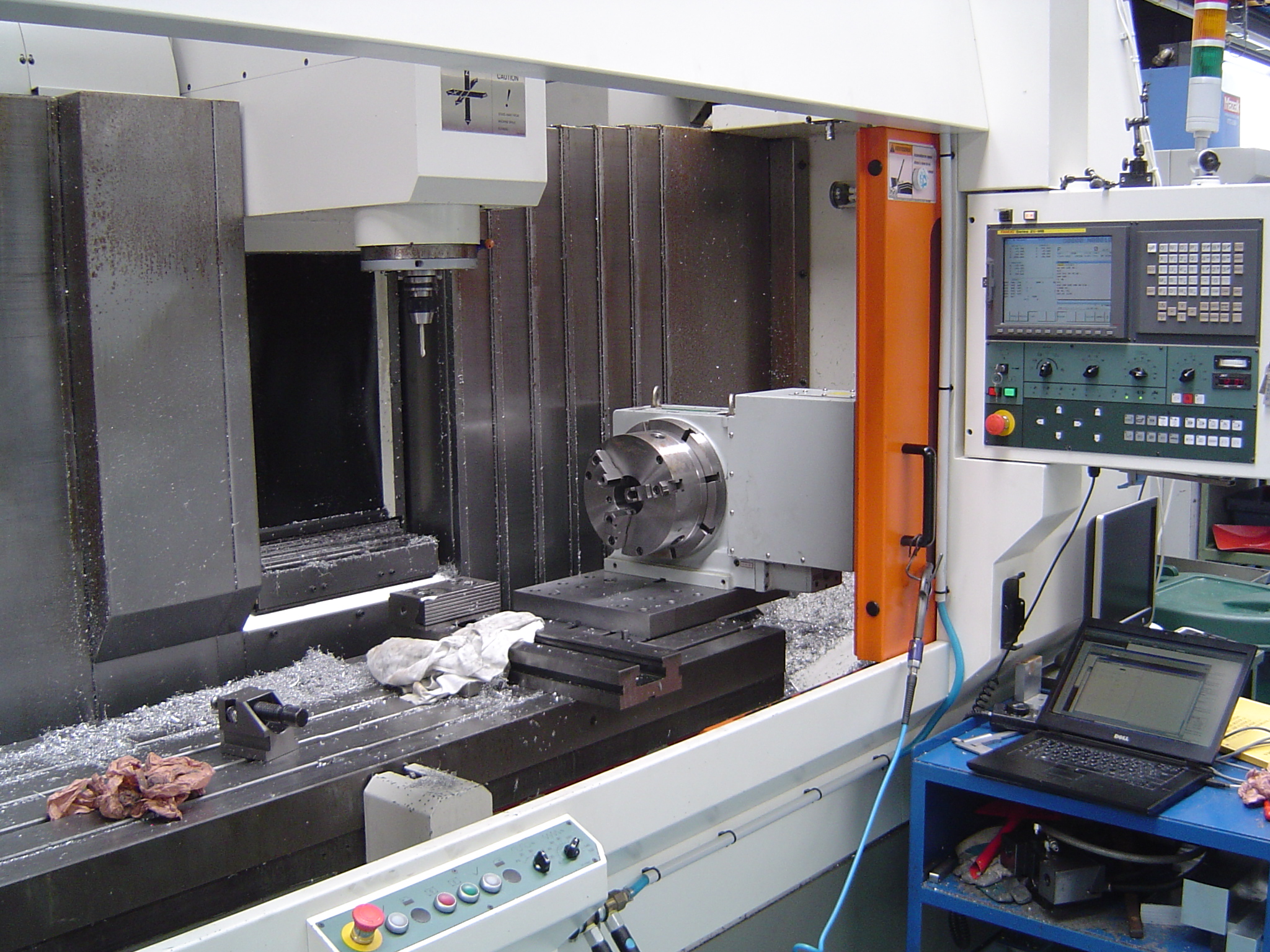

Exemples d’installations :
